TECHNOLOGIES
- 18 axes numériques
- 2 broches d’usinage 3 axes
- 1 unité de coupe 4 axes
- 3 groupes d’interpolation

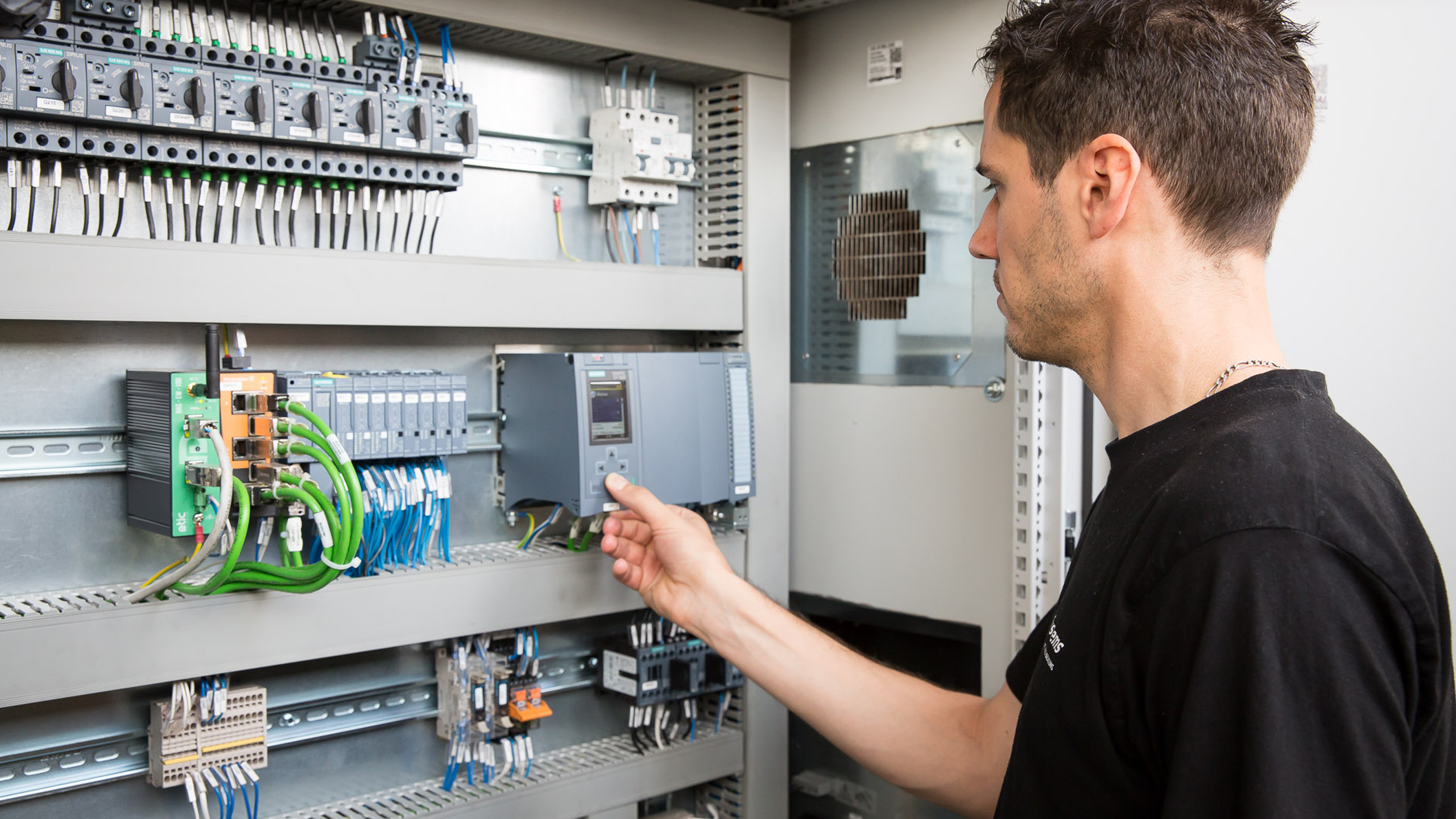

- Gestions des axes par automate SIEMENS
- Pupitre tactile mobile
07, PME, Serrurerie
Description
Le travail conjoint avec le client, nous a permis de proposer un ensemble optimisant le moyen de production d'une façon plus globale.
Le client
MG Systems a réalisé une machine permettant d’usiner des tubes carrés et rectangulaires grâce à une programmation intuitive ne nécessitant pas de logiciel CAO.
Capacité machine : tubes □ 25*25mm à □ 80*80mm, plats et cornières.
Au poste de chargement, l’utilisateur peut mettre en place des fagots d’une longueur allant jusqu’à 8m. Ces derniers sont pris en charge unitairement afin d’accomplir les usinages souhaités.
Ceux-ci sont réalisés par un centre d’usinage MG Systems, composé de 2 broches de fraisage ayant 3 axes pour la réalisation de trous, oblongs et coupes en arrondis. D’une unité de découpe ayant 3 axes + 1 axe d’orientation permettant de faire la mise en longueur droite ou inclinée.
L’ensemble des unités montées sur une couronne d’orientation a la capacité de tourner autour du tube afin de réaliser les opérations sur les 4 faces.
- Usinage des 4 faces
- Mise à longueur
- Programmation intuitive MG Systems
- Usinage à sec
- dé fagotage automatique
- remise en fagot en sortie
Les challenges
Nos challenges ont été d’offrir plus de flexibilité et de possibilité que l’attente initiale du client.
axes numériques
mètres de long
heures de travail
Ce qu'en dit l'équipe
Machine qui rassemble toutes l’énergie et les compétences de MG Systems. Elle représente notre savoir-faire en axe numérique avec 18 axes, en machine d’usinage avec en plus quelques belles découvertes.
Christophe MARTY – Chef de projet mécanique – MG Systems
